Назначение:
- Разъемы типа RCA для входов 5-7
- Переключатель Микрофон/Линия для входов 2-4
- Выход с предварительного усилителя/вход усилителя мощности для соединения с другими усилителями мощности
- Подключение микрофонного пульта персонального вызова PS-100
- Голосовой приоритет на входе 1
- "Chime + Mute" регулятор для входов 2~4, имеющий приоритет над входом AUX
- Съемный винтовой разъем для входа 2~4
- Общий контроль Bass-Treble для всех входных сигналов
- Фантомное питание на входах 1-4 для конденсаторного микрофона
- Защита от перегрузки на микрофонном входе
- Регулировка Bass-Treble 100Гц, 10КГц
- 5 регулируемых зон оповещения
- Автоматически изменяемая скорость вентилятора
- Защита от перегрузки по току
- Защита от перегрева
- Защита от короткого замыкания на нагрузке
- Возможность встраивания модулей :
Технические характеристики:
| Выходная мощность |
240 Вт |
| Рабочий диапазон частот (-3 дБ) |
MIC : 200 Гц —19 кГц
LINE : 35 Гц — 19 кГц |
| Нелинейные искажения (1 кГц) |
< 0,4% |
| Регулировка тембра |
BASS : ±10 дБ на 100 Гц
TREBLE : ±10 дБ на 10 кГц |
| Чувствительность / Импеданс |
INPUT 1 : MIC : —50 дБ (2,45 мВ) 2 кОм балансный
INPUT 2-4 : MIC : —50 дБ (2,45 мВ) 2 кОм балансный
: Line : —10 дБ (245 мВ) 200 кОм балансный
INPUT 5-7 : AUX : —10 дБ (2,45 мВ) 5 кОм небалансный
PACK INIT : —10 дБ (245 мВ) 10 кОм небалансный
PRE OUT : 0 дБ (775 мВ) 100 Ом небалансный
AMP IN : 0 дБ (775 мВ) 10 кОм небалансный |
| Отношение сигнал/шум |
LINE : > 80 дБ характеристика «А»
MIC : > 70 дБ характеристика «А» |
| Выходное напряжение трансляционного выхода |
70/100 В |
| Сопротивление нагрузки на прямом выходе |
8 Ом |
| Потребляемая мощность |
740 Вт |
| Потребляемый ток при 1/8 ном. мощности (230 В) |
1,6 А |
| Потребляемый ток при 1/3 ном. мощности (230 В) |
2 А |
| Номинальный потребляемый ток (230 В) |
3,2 А |
| Напряжение питания |
230 В 50 Гц, +24 В |
| Габаритные размеры |
483x133x352 мм |
| Масса |
17 кг |
КОНТАКТЫ

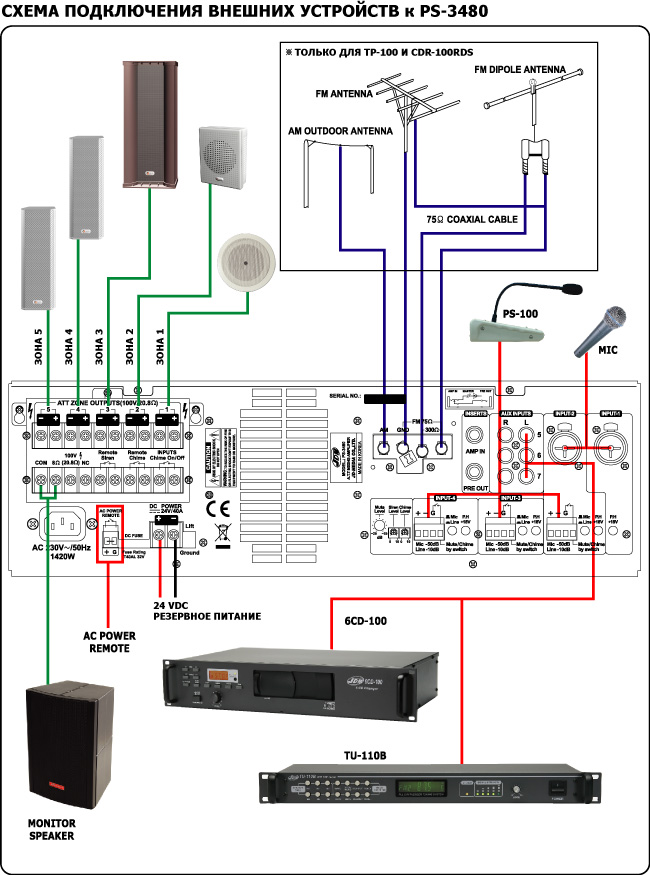

Схема подключения внешних устройств | Скачать
|
